Dr.Noll德國博士龍 TriScan-Tire – 輪胎3D輪廓檢測機

用於輪胎和輪輞rim到rim的檢測

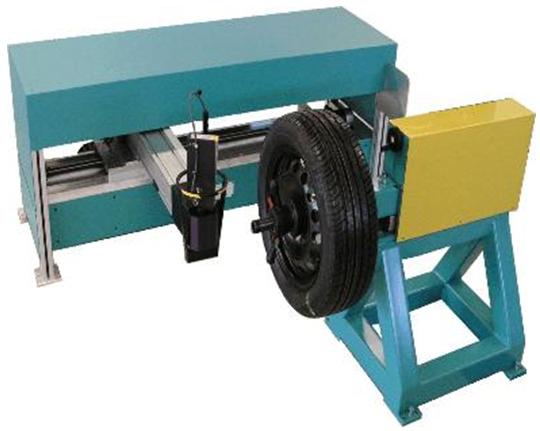

設備使用高精度的點鐳射感測器,應用於成品輪胎在實驗室的外輪廓掃描,也可用於R&D研發之使用。
感測器安裝在高精度線性導軌上,由步進電機來驅動,可作X軸、Y軸、旋轉軸三方向移動;輪胎安裝在可旋轉的測試支架上。
從輪胎的2D橫截面輪廓測量到輪胎胎面和胎側的3D輪胎測量,設備提供多種配置可供選擇。

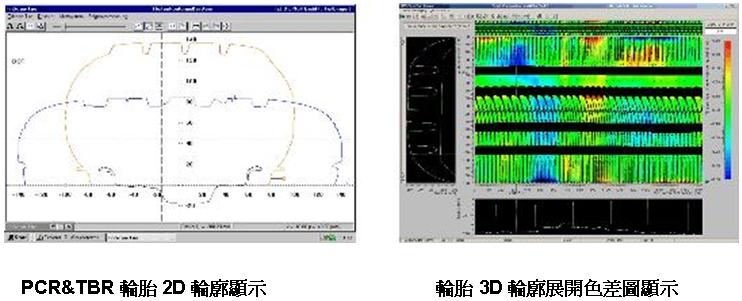

2D 3D 輪廓測量
設計分析和磨耗分析(使用壽命評估)
Heel & Toe, 不圓度 冠部半徑分析



標準系統技術參數 (可選配更大規格):

    • 輪胎直徑: 最大 1300mm
    • 輪胎寬度: 最大 500mm
    • 輪輞尺寸: 12'' ... 23''
    • 輪胎重量(加輪輞) : 最大200kg
    • 鐳射等級class 2, 紅色點鐳射
